隨著高精產品特別是制冷、汽車、液壓、氣動、電子元件等行業的不斷發展，對產品平面的加工精度、尺寸一致性、加工效率等要求越來越高。為此，相關企業開發了各種高效平面研磨的專用精密磨床。端面磨床是一種高精度端面加工設備，有著高強度機械構造和穩定的精度。應用于液壓氣動元件、液壓馬達部件、汽車轉向泵零部件、制冷壓縮機零部件、油泵油嘴零部件、發動機零部件、高精密軸承、密封件、活塞環、量刃具、模具、儀表、硬質合金刀片、陶瓷閥芯、磁性材料等產品的雙面研磨加工。

易能伺服和變頻器已在端面磨床上成熟應用，伺服系統進給重復定位精度高，變頻系統調速范圍廣響應快，獲得用戶一致好評。本次就給大家介紹ESS180N總線型伺服在廣東某設備廠雙軸端面磨床上的應用。

設備介紹

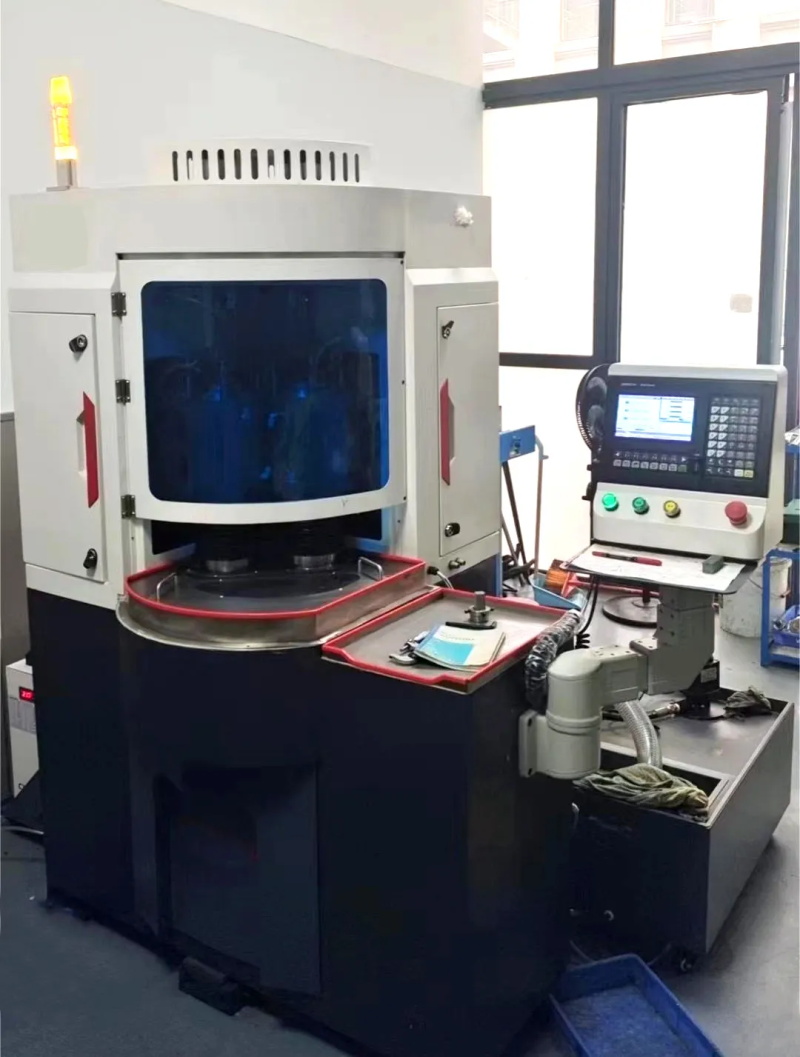

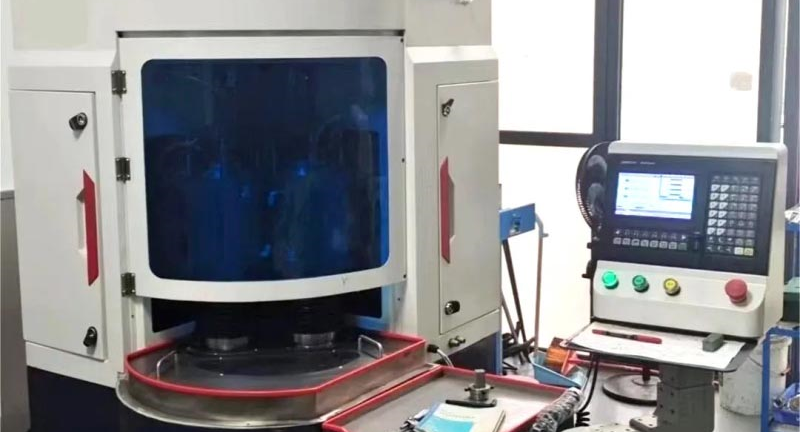

該雙軸端面磨床適用于數控刀片及五金零部件精密平面研磨，可應對硬質合金、金屬陶瓷等材質。其結構主要由一個圓形旋轉工作盤以及兩個立式升降磨頭（精磨和粗磨）組成，每個升降磨頭內部為砂輪主軸。

圓形旋轉工作盤：裝載刀片冶具盤進行旋轉運動，通過更換冶具，可對應多種產品要求；

兩個立式升降磨頭：垂直進給定位到產品平面，控制產品厚度公差；

砂輪主軸：對產品進行高速平面研磨。

系統配置

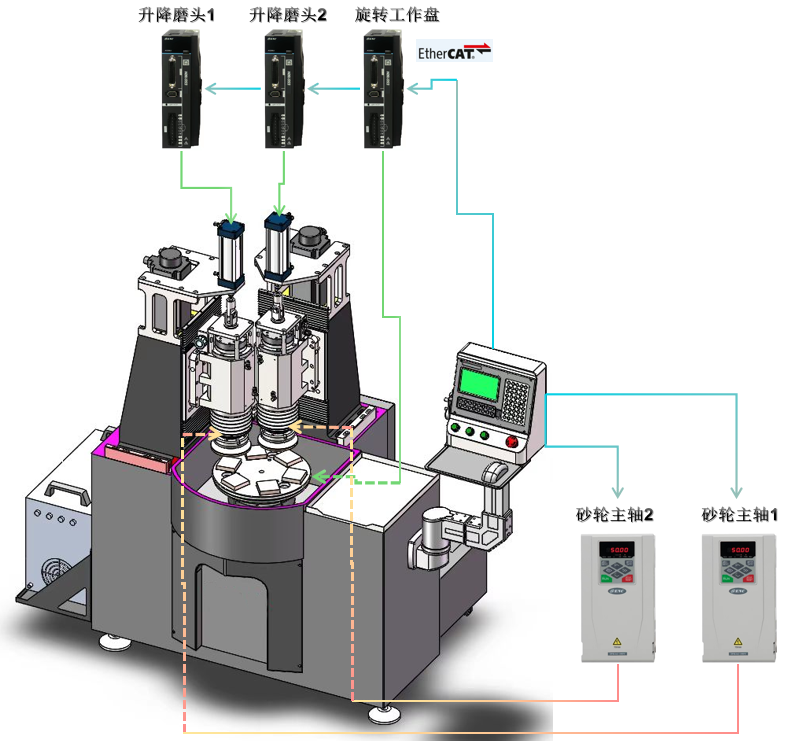

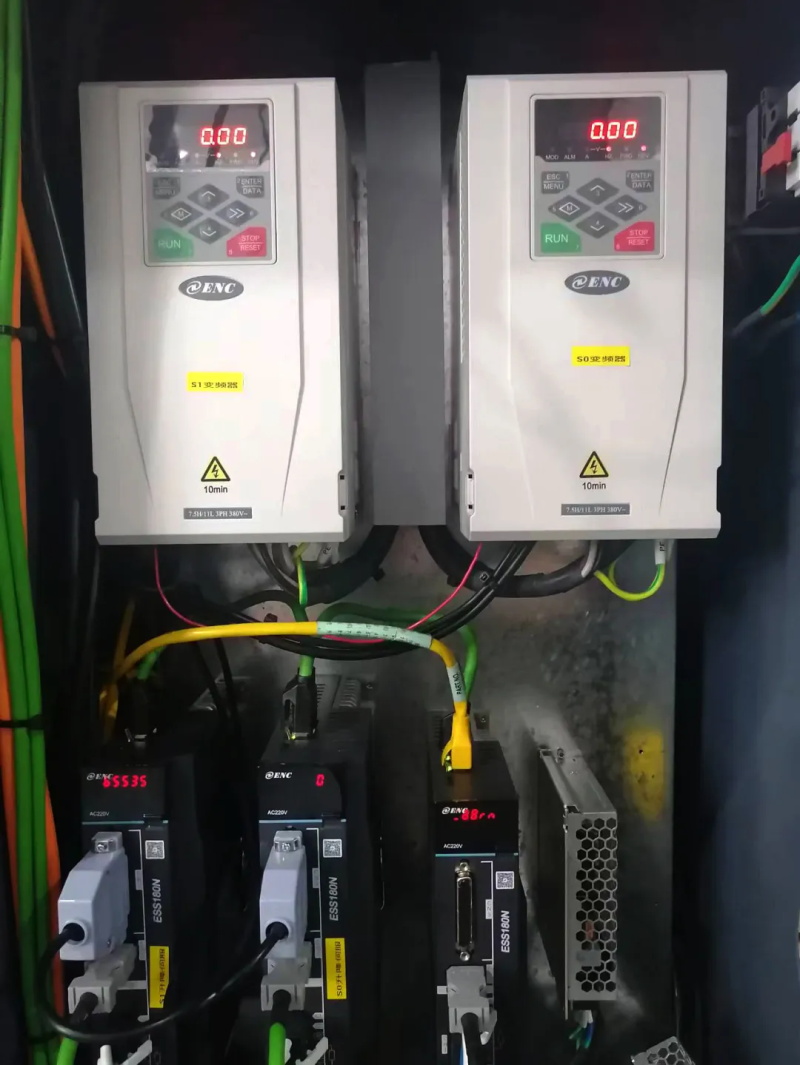

該設備圓形旋轉工作盤由1套易能ESS180N總線型伺服控制其旋轉角度動作；兩個升降磨頭分別由1套易能ESS180N總線型伺服控制其精準進給定位；兩個砂輪主軸分別由1臺易能ENA100型矢量變頻器控制其高頻運轉。其中，2臺變頻器接收上位機模擬量信號，根據工藝要求調整速度；3套ESS180N總線型伺服與數控系統組網EtherCAT以太網通訊工作在CSP模式下，實現高實時性，高同步，高控制精度工作要求。

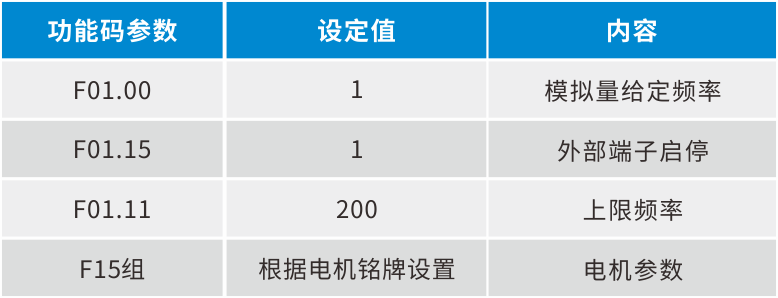

-------- 變頻器部分參數設置 --------

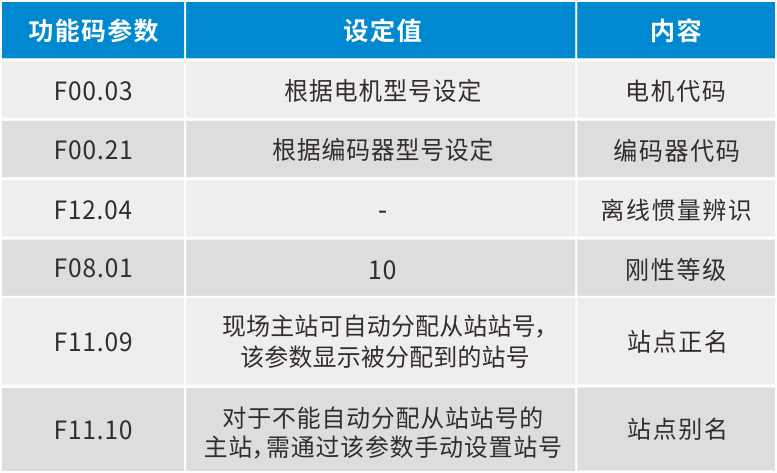

-------- 伺服部分參數設置 --------

應用優勢

該設備伺服和變頻系統原先采用進口和其他國產品牌，在采用易能產品替代后，降低了設計成本，且操作調試便捷，性能表現優秀，完全滿足客戶使用要求。

易能ESS180N總線型伺服小巧智能，性能卓越。驅動升降主軸重復進給精度可達1μm以?xún)?nèi)；與數控系統組網EtherCAT以太網通訊，實現高速同步化的運動控制，使系統定位更快、更及時、更精確，滿足產品高精密高效率生產需求。

易能ENA100變頻器具備先進的控制算法，調速范圍寬，轉矩穩定性高，過載能力強，使主軸200Hz運行加減速迅速、平穩；保證加工產品時速度波動小、速度控制精度高，使主軸打磨過程更加精細，滿足各種產品研磨工藝要求。

易能ESS180N總線型伺服和ENA100變頻器具備完善的過流、過壓、欠壓、過載等保護功能，使設備運行安全可靠。
